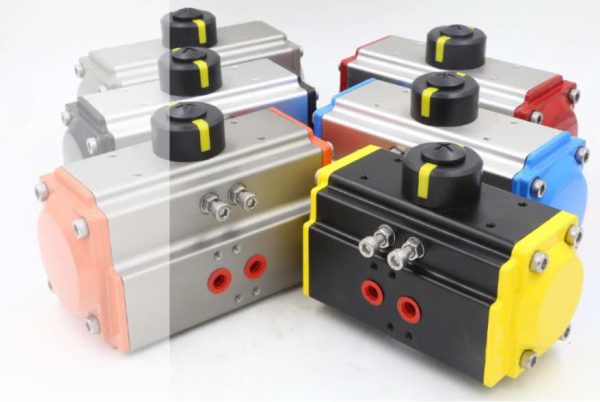

Bộ điều khiển khí nén APA là dòng van điều khiển tự động bằng khí nén, hoạt động bằng cách sử dụng áp suất không khí để thực hiện thao tác đóng/mở hoặc điều tiết lưu chất trong đường ống. Đây là giải pháp tối ưu cho các hệ thống đòi hỏi tốc độ phản hồi nhanh, vận hành ổn định, chi phí thấp và độ bền cao.
Cấu tạo và hoạt động:
Thân vỏ: Làm từ hợp kim nhôm đúc áp lực cao, được anod hóa chống ăn mòn.
Piston: Chuyển động tịnh tiến tạo lực quay thông qua trục cam.
Lò xo (đối với loại tác động đơn): Giúp đưa van về vị trí ban đầu khi ngắt khí.
Trục truyền động: Truyền lực mô-men xoắn ra van.
Cơ chế hoạt động:
Tác động kép (double acting): Mở và đóng bằng khí nén cả hai chiều.
Tác động đơn (single acting): Mở bằng khí, đóng bằng lực lò xo (hoặc ngược lại).
| Thông số | Giá trị |
|---|---|
| Dạng truyền động | Tác động đơn / tác động kép |
| Áp suất làm việc | 2.5 – 8 bar (kg/cm²) |
| Nguồn khí vận hành | Khí nén sạch, khô (không dầu) |
| Góc quay van | 90° (±5° tùy chỉnh) |
| Thân truyền động | Hợp kim nhôm sơn tĩnh điện, phủ anod hóa |
| Nhiệt độ làm việc | -20°C đến +80°C (có thể tùy chọn cao hơn) |
| Tiêu chuẩn ren/đế lắp | ISO 5211, NAMUR |
| Tín hiệu điều khiển phụ | Van điện từ (24VDC, 220VAC), cảm biến hành trình |
